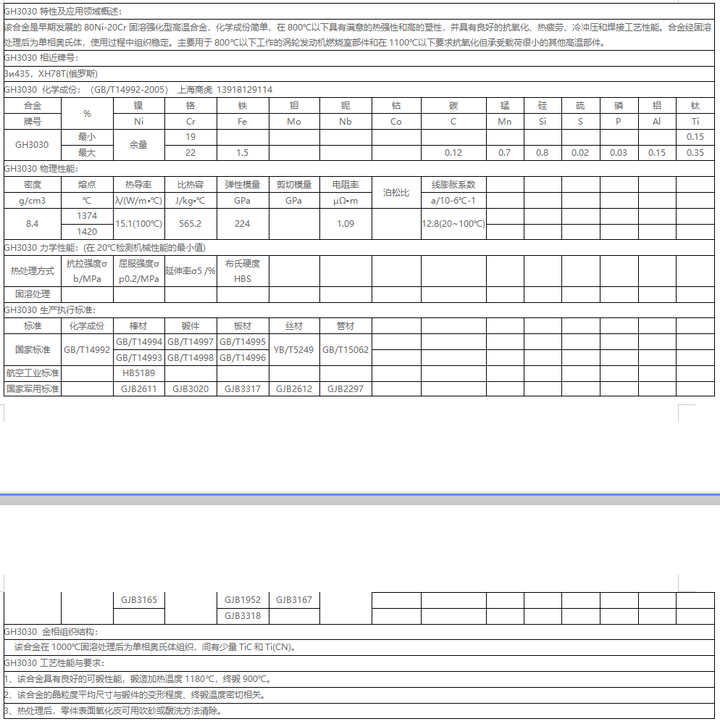

GH3030特性及应用领域概述：该合金是早期发展的80Ni-20Cr固溶强化型高温合金，化学成份简单，在800℃以下具有满意的热强性和高的塑性，并具有良好的抗氧化、热疲劳、冷冲压和焊接工艺性能。合金经固溶处理后为单相奥氏体，使用过程中组织稳定。主要用于800℃以下工作的涡轮发动机燃烧室部件和在1100℃以下要求抗氧化但承受载荷很小的其他高温部件。GH3030相近牌号：Зи435，XH78T(俄罗斯)GH3030 化学成份：（GB/T14992-2005）合金%镍铬铁钼铌钴碳锰硅硫磷铝钛牌号NiCrFeMoNbCoCMnSiSPAlTiGH3030最小余量19          0.15最大221.5   0.120.70.80.020.030.150.35GH3030物理性能：密度熔点热导率比热容弹性模量剪切模量电阻率泊松比线膨胀系数      g/cm3℃λ/(W/m•℃)J/kg•℃GPaGPaμΩ•ma/10-6℃-1      8.4137415.1(100℃)565.2224 1.09 12.8(20~100℃)      1420aaaaaaGH3030力学性能：(在20℃检测机械性能的最小值)热处理方式抗拉强度σb/MPa屈服强度σp0.2/MPa延伸率σ5 /%布氏硬度 HBS          固溶处理    aaaaaaaaaaGH3030生产执行标准：标准化学成份棒材锻件板材丝材管材        国家标准GB/T14992GB/T14994GB/T14997GB/T14995YB/T5249GB/T15062        GB/T14993GB/T14998GB/T14996        航空工业标准 HB5189            国家军用标准 GJB2611GJB3020GJB3317GJB2612GJB2297        GJB3165GJB1952GJB3167         GJB3318  aaaaaaaGH3030 金相组织结构：  该合金在1000℃固溶处理后为单相奥氏体组织，间有少量TiC和Ti(CN)。GH3030工艺性能与要求：1、该合金具有良好的可锻性能，锻造加热温度1180℃，终锻900℃。2、该合金的晶粒度平均尺寸与锻件的变形程度、终锻温度密切相关。3、热处理后，零件表面氧化皮可用吹砂或酸洗方法清除。

1.棒材和环坯标准规定，ω(Cu)≤0.20%。

2.热轧板、冷轧板、冷轧带、管材、丝材和冷镦用冷拉丝材标准规定，ω(Fe)≤1.00%,ω(P)≤0.015%,ω(S)≤0.010%,ω(Pb) ≤0.001%,ω(Cu)≤0.007%。

5、GH3030 热处理制度：固溶温度为980～1020℃,冷却方式对热轧板、冷轧薄板和环坯均为空冷，冷镦用丝材和冷拉棒材为水冷或空冷，管材为水冷。

6、GH3030 品种规格和供应状态：可生产各种规格的变形产品，棒材和环坯不经热处理交货；热轧板和冷轧薄板及管材经固溶和酸洗后供应；焊丝于冷拉状态、固溶和酸洗状态或半硬态成盘状交货；冷镦用丝材于固溶、酸洗状态成盘状或直条状、固溶直条状磨光或冷拉状态交货；管材于固溶、酸洗状态交货；冷拉棒以退火、退火加酸洗、退火加磨光或冷拉状态交货。

7、GH3030 熔炼和铸造工艺：电弧炉熔炼或电弧炉熔炼加电渣重熔或真空电弧重熔，非真空感应炉加电渣熔或真空电弧炉重熔或真空双联工艺。

8、GH3030 应用概况与特殊要求：该合金已在航空发动机上经过了长期使用考验，主要用于燃烧室和加力燃烧室零部件以及机匣安装边等零部件。
